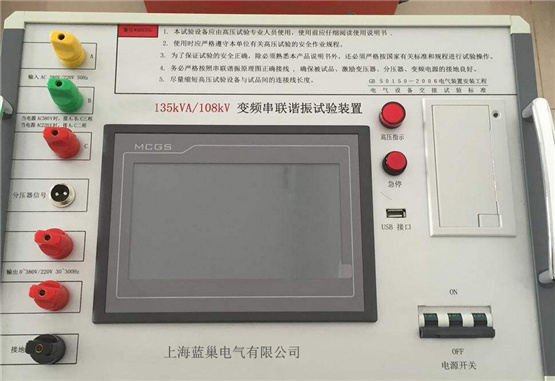

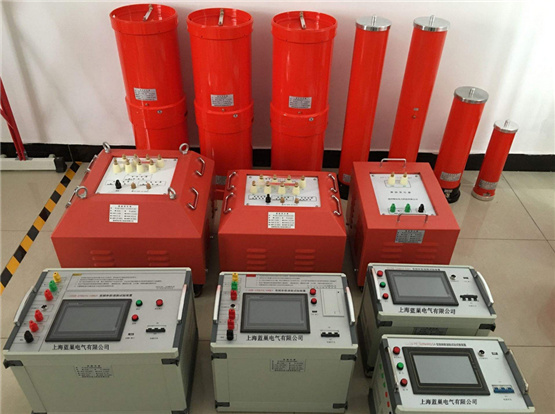

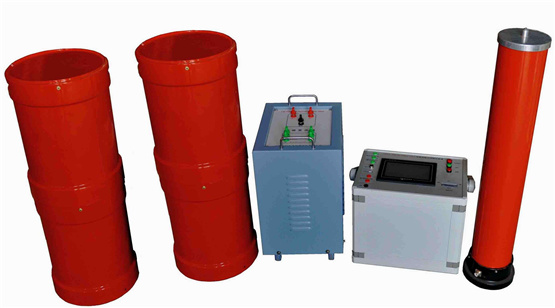

LCCL-3000變頻串聯諧振耐壓裝置

2017/5/3 8:48:17 點擊量：200 標簽：變頻串聯諧振耐壓裝置

產品介紹

　　LCCL-3000變頻串聯諧振耐壓裝置適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。具備高壓過壓保護、低壓過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍。

　　LCCL-3000變頻串聯諧振耐壓裝置的頻率調節，分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；所需電源容量小，試驗所需的電源功率只有試驗容量的1/Q;體積小，重量輕，為普通試驗裝置的1/3-1/5;諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿；具備多種工作模式，采用220V或380V單相電源，方便現場取電；多只方式，積木式組合，可串可并操作簡單，方便現場使用。

　　產品特征

　　1、所需電源容量大大減小，試驗所需的電源功率只有試驗容量的1/Q.

　　2、體積小，重量輕，一般為普通試驗裝置的1/3-1/5;

　　3、諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

　　4、變頻電源保護功能強，穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。

　　5、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。

技術參數

1、環境溫度：    -10℃～45℃

　　2、工作濕度：    ≤90%

　　3、海拔高度：    ≤3000m

　　4、電源輸入：    380V±10%三相或 220V±10%單相（10kW以下）,50Hz

　　5、額定試驗容量：    0～1000kVA

　　6、諧振電壓：    0～300kV

　　7、頻率調節范圍：    20～300Hz

　　8、系統測量精度：    1.0級

　　9、頻率調節分辨率： 0.01Hz

　　10、不穩定度：   ≤0.05%

　　11、輸出波形：   正弦波

　　12、波形畸變率：  ≤0.5%

　　13、噪   聲： ≤60dB

　　14、電抗器Q值：  30～90

　　15、工作制：滿功率輸出下，連續工作時間60min

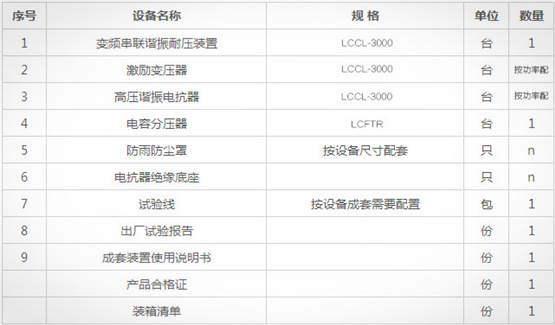

供貨清單
